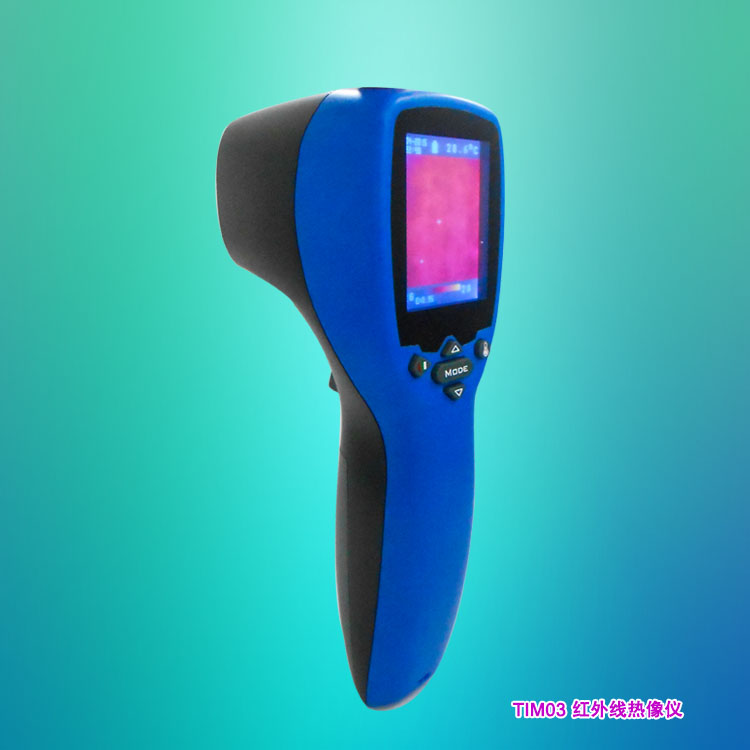

一般说明
红外线热像仪可量测温度 -20~250°C (-4~482°F) 并同时显示热影像图和量测温度。此外，热影像图可以储存至micro SD记忆卡。配备软件，可用于存储和分析热影像图，并生成专业报告。

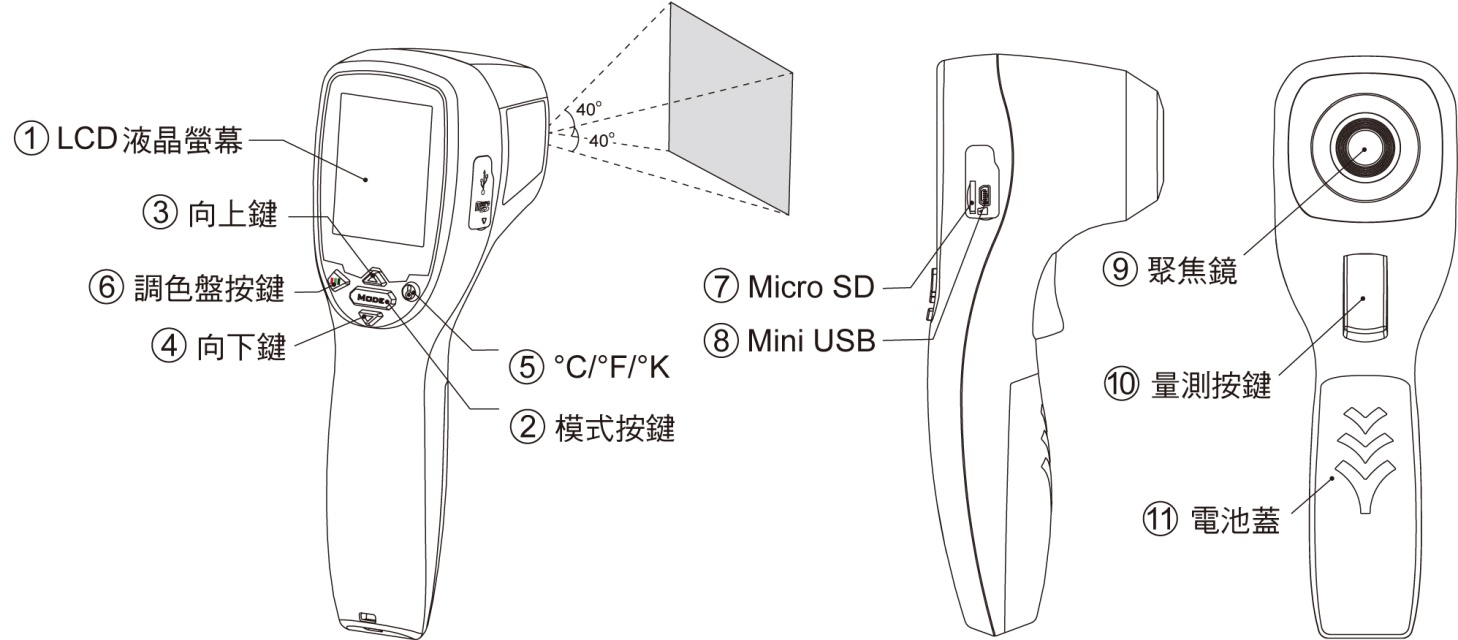

操作说明
1.开机
按下量测按键 (⑩) 即可开机。
2.量测热影像图和温度
开机后，将红外线热像仪镜头(⑨)对准被测目标，就能立即显示出被测物热影像图和温度。请确认被测目标于量测范围内。

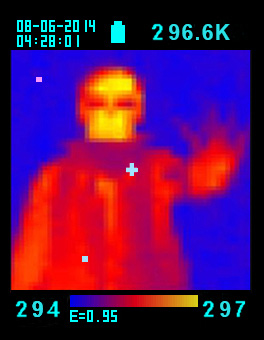

注意: 显示热影像图时，会有3个光标于LCD液晶屏幕上。十字光标显示位于LCD液晶屏幕中间所被测目标的温度，另外两个移动光标显示热影像图的最高和最低温度。）
3.储存热影像图
按下量测按键 (⑩) 可储存热影像图于micro SD卡，然后，按下向上键 (③) 或向下键 (④ 可浏览所储存的热影像图。再次按下模式按键 (②) 可回到量测热影像图和温度模式。(默认储存热影像模式为 “Picture”。可先选择 “Picture” 或 ”Movie” 热影像模式。请依【功能】章节來作储存热影像模式设定。)）
4.删除热影像图
按下向上键 (③) 或向下键 (④) 可浏览所储存的热影像图。然后按下°C/°F/K按键 (⑤)。“Yes” 请按调色盘按键(⑥); “No” 请按°C/°F/K按键(⑤)。
5.调色盘
按下调色盘按键 (⑥) 选择调色盘来显示热影像图 (4种调色盘可选择)。铁红 彩虹 高对比度 灰度
6.°C/°F/K 温度单位切换
按下°C/°F/K按键 (⑤) 选择温度显示单位。
7.关机
按下模式按键 (②) 超过3秒可手动关机，1分钟未操作红外线热像仪会自动关机。
功能
- 按下模式按键 (②) 可以卷动显示如下的多种模式，然后按向上键 (③) 或者向下按键 (④) 可以改变功能选项， 再按下量测按键 (⑩) 确定。
E |
发射率默认值为0.95，或者选择其它预设发射率: Blackbody:1.0, Matt:0.95, Semi-matt:0.8, Semi-glossy:0.6, Glossy:0.3
按下Set value可设定范围为0.1 ~ 1可调整，间隔值0 .01。 |
HAL |
当量测值于High Alarm (HAL) or Lo Alarm (LAL)设定值之外，此读值会持续地显示于屏幕右上
角(高于HAL的读值显示为红色，低于LAL的读值显示为蓝色)并伴随2声短哔声。按下
Set HA temp或Set LA temp可以改变高温警示(HAL)或者低温警示(LAL)设定值(间隔值0.1)。 |
LAL |
Power off |
预设自动关机时间为1分钟，可选择其他预设关机值: 5, 10, 20分钟，或 ” No auto off” 关闭自动关机功能。按下模式按键( )3秒可手动关机。 |
Backlight |
3种背光亮度等级供选择 |
Set time |
设定日期和时间格式 MM/DD/YYYY (月/日/年) 和HH/MM/SS (时/分/秒) |
Time stamp |
开启Time stamp：添加时间戳于所储存的热影像图
关闭Time stamp：隐藏时间戳于所储存的热影像图 |
Erase file |
按下 All picture! 清除所储存的所有热影像图
按下 All movie! 清除所储存的所有热影像录像 |
Save mode |
选择 Picture模式：储存热影像于图片模式 (BMP 和 Excel 格式)
选择Movie模式：储存热影像于录像模式 |
Noise filter |
开启 Filter：减少热影像图噪声
关闭 Filter：显示实际热影像图噪声 |
储存和清洁
聚焦镜头是测温仪最精密的部分，请注意保持镜头始终干净。注意，只能用软布或者棉球沾水或者医用酒精来清洁镜头。让镜头完全干燥后才开始测试，不要让测温仪的任何部分被液体淹没。温度仪请贮藏于正常室温的环境下。
规格
分辨率 |
32*31 |
测温范围 |
-20~250°C (-4~482°F) |
精度 (Tamb=20~26°C) |
±2%或2°C(4°F)，数值大者为准。 |
热灵敏度 |
0.1°C(0.1°F) |
帧率 |
9Hz |
视场角 |
40*40 deg |
发射率 |
默认值为0.95，可设定范围为0.1~1可调整，间隔值0.01。 |
焦距 |
免对焦 |
LCD 显示器 (英吋) |
2.8 |
LCD 类型 |
彩色 |
热影像图储存 |
可存储25000张，BMP格式。 |
记忆卡 |
可支持8G micro SD记忆卡 (建议使用附件的SD card) |
波长范围 (um) |
8~14um |
传输接口 |
USB |
电池类型 |
AA*4 |
电池寿命 (开启背光) |
连续使用6小时 |
尺寸 |
94.65 x 74.03 x 233.68毫米 (3.73 x 2.91 x 9.20 英寸) |
重量 |
390 克(13.8盎司)，包含电池 (AA*4颗)。 |
EMC/RFI: 注意: 在强度3v/m的射频电磁场中，可能影响读数，但是仪器性能不会受到永久影响。
软件操作说明
首先，请打开文件夹 "USB VCOM Software for windows" 安装USB驱动程序。
将热像仪开机，并链接至计算机，然后启动软件 “ArraySW.EXE”。
下一个步骤为初始化界面。根据您的系统，必须选择依据的COM端口。请注意以下步骤：
1.) 连接USB插孔。如果想将热像仪直接连接计算机，必须使用USB传输线。
2.) 维持热像仪与USB电源连接器连接，保持热像仪电力。
3.) 于软件接口 ”Set Interface” 选择 “ COM* ”
4.) 按下 “ Start ” 按键，如果热像仪链接软件成功，GUI 将显示数据于右边对话框中。
5.) 按下 ”TURN OFF” 按键，停止热像仪软件操作。

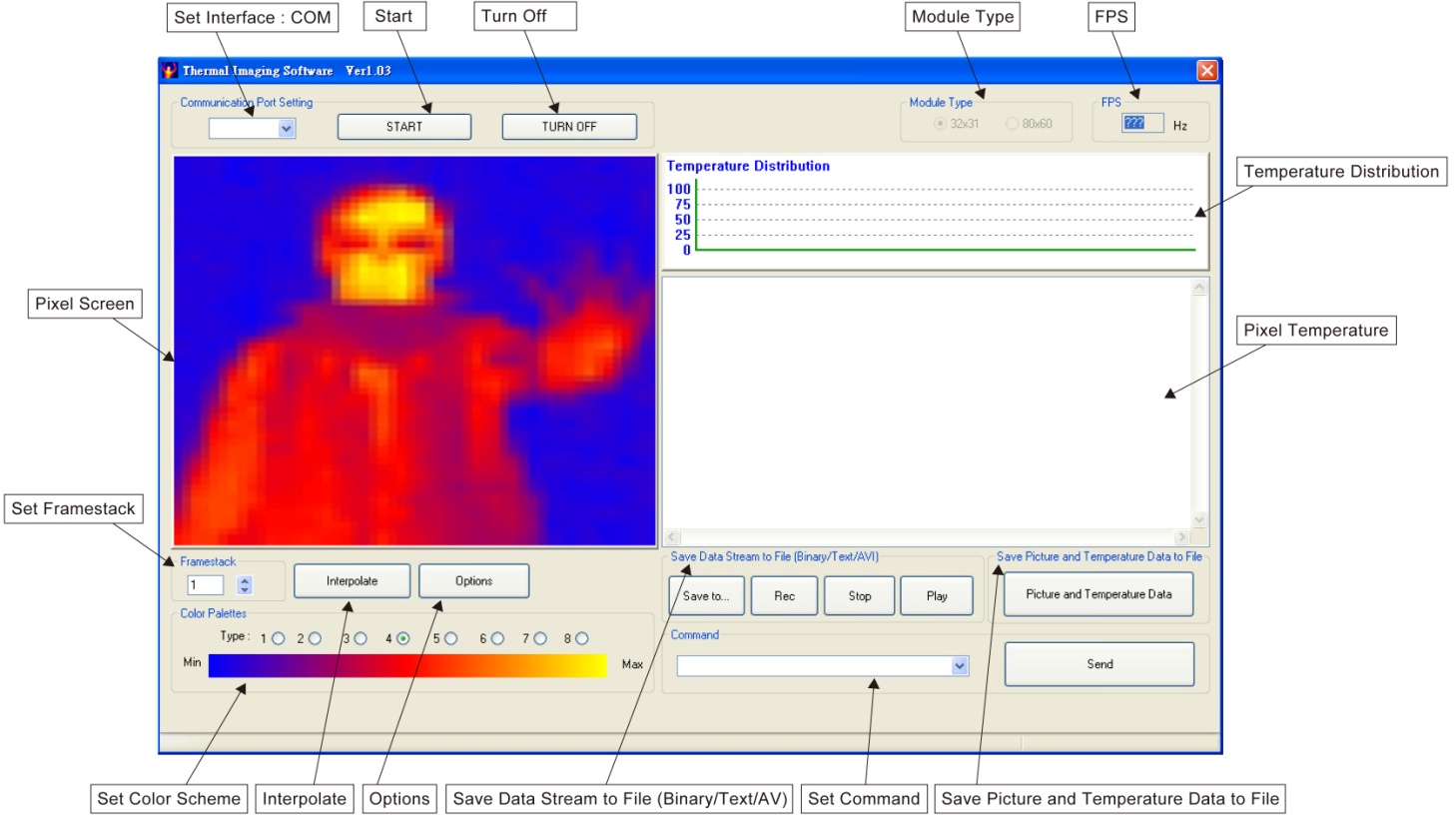

软件程序特点
软件程序功能简短概述：
数据数据元素说明：
项目 |
功能 |
Pixel Screen |
显示量测的温度所计算的RGB数据 |
Temperature Distribution of all Pixels |
显示以长方条表示的统计图，代表温度的分布。 |
Pixel Temperature |
显示量测的所有温度 |
False Color Scale |
显示所选择的调色盘范围，于Pixel Screen的最小值和最大值。 |
Single Pixel Information |
显示于Pixel Screen所选择的像素数的数据数据 |
注意: 如果更改任何数据数据设定，必须按下Enter按键才会确认。
软件按键功能说明
项目 |
功能 |
Set Interface : COM |
确认COM端口
协议规范：传输速率460800鲍，8巴塔位，没有奇偶校验位，1停止位，无。 |
Start/Turn Off |
启动和停止传输数据数据 |
Module Type |
热电推传感器数组为32*31 |
FPS |
每秒显示帧数 |
Set Framestack |
重迭多张图片，使用较低的图像捕捉频率，而使噪声减少，以获得更高质量的图片。所得到的图片尺寸介于1~300之间。 |
Set Color Scheme |
8种调色盘可选 |
Interpolate |
插值模拟更高的分辨率，从32x31到128x127像素为例。 |
Options |
设定温度为摄氏温度/华式温度/绝对温度(°C/°F/K)
设定镜框: X轴/Y轴/两者 |
Save Data Stream to File (.bds/.txt /.avi) |
数据流可储存为二进制文件(.bds)、文本文件(.txt)、影音檔(.avi)，分析文本文件是较容易处理的。首先按下"Save to…"，并输入文件名、类型及储存路径。按下"REC"开始录制数据数据，储存于档案盒。进行记录制的过程中，按钮显示红色。可按下"Stop"停止储存录制数据于档案盒，此时红色按钮会消失。
如果想播放储存于程序的数据流，按下“Play”按键。出现一个新窗口，按下“Open stream…”并开启所需要的文件。现在进入图像捕捉频率，按下Enter按键确认播放。"Every Frame"可配置文件案大小。例如: 设定"Every Frame"为6，仅只有每第6张图被录制。同样是以此设定数值播放所录制的数据数据。 |
Play SD card files(.bin) |
先储存SD card的档案到欲使用的计算机端, 按下“Open stream…” 打开binary档案(.bin) 如上述操作方式. |
Set Command |
“K”: 在PC连续显示热影像温度数据 |
“x” : 停止热影像传送 |
“T” : 转换至热像仪显示温度数据 |
Save Picture and Temperature Data to File |
温度与像素:
储存温度值- Excel数值表 (TIM_TempV_*****.xls)
储存像素值于BMP档案 (TIM_Temp_*****.bmp) |
电池
聚焦镜头是测温仪最精密的部分，请注意保持镜头始终干净。注意，只能用软布或者棉球沾水或者医用酒精来清洁镜头。让镜头完全干燥后才开始测试，不要让测温仪的任何部分被液体淹没。温度仪请贮藏于正常室温的环境下。
当电池电量不足图示出现，请立即更换新的1.5V的AA电池。特别提醒：当更换电池前，一定要先关闭热像仪，否则可能导致热像仪故障。
用过的电池请尽快处理，避免儿童接触。 **废电池请回收
